RMQC-J高压无功集中补偿装置(框架)
RMQC-J高压无功功率集中补偿装置是采用韩国三和原装生产的高压并联电容器,该电容器以铝箔为电极,优质聚丙烯薄膜为介质,采用特殊的卷绕工艺卷制而成,内充无毒、无污染(不含PCB)的浸渍剂,运行温升低、损耗小、具有极高的安全性和优良的环保性。
RMQC-J高压无功集中补偿装置(框架)
简介

RMQC-J高压无功功率集中补偿装置是采用韩国三和原装生产的高压并联电容器,该电容器以铝箔为电极,优质聚丙烯薄膜为介质,采用特殊的卷绕工艺卷制而成,内充无毒、无污染(不含PCB)的浸渍剂,运行温升低、损耗小、具有极高的安全性和优良的环保性。


技术参数
一、主要技术参数

l 额定电压(AC)6kV10kV35kV等系统;

l 单只电容器额定容量:100-800kvar

l 过负荷能力:允许在≤1.1Un1.3In下连续运行;

l 放电性能:内置放电电阻,断电5分钟后剩余电压降至50V以下;外加放电线圈,断电5秒钟后剩余电压降至50V以下;

l 装置防护等级:户外

二、使用条件

l 环境温度不低于-25℃,不高于+45℃

l 海拔高度不超过2000m

l 度地震烈度:8度

l 供电电源符合国家标准规定,没有较强的谐波分量。

l 特殊要求可协商解决。

三、产品结构

l 单台电容器采用内熔丝保护,确保设备安全运行。

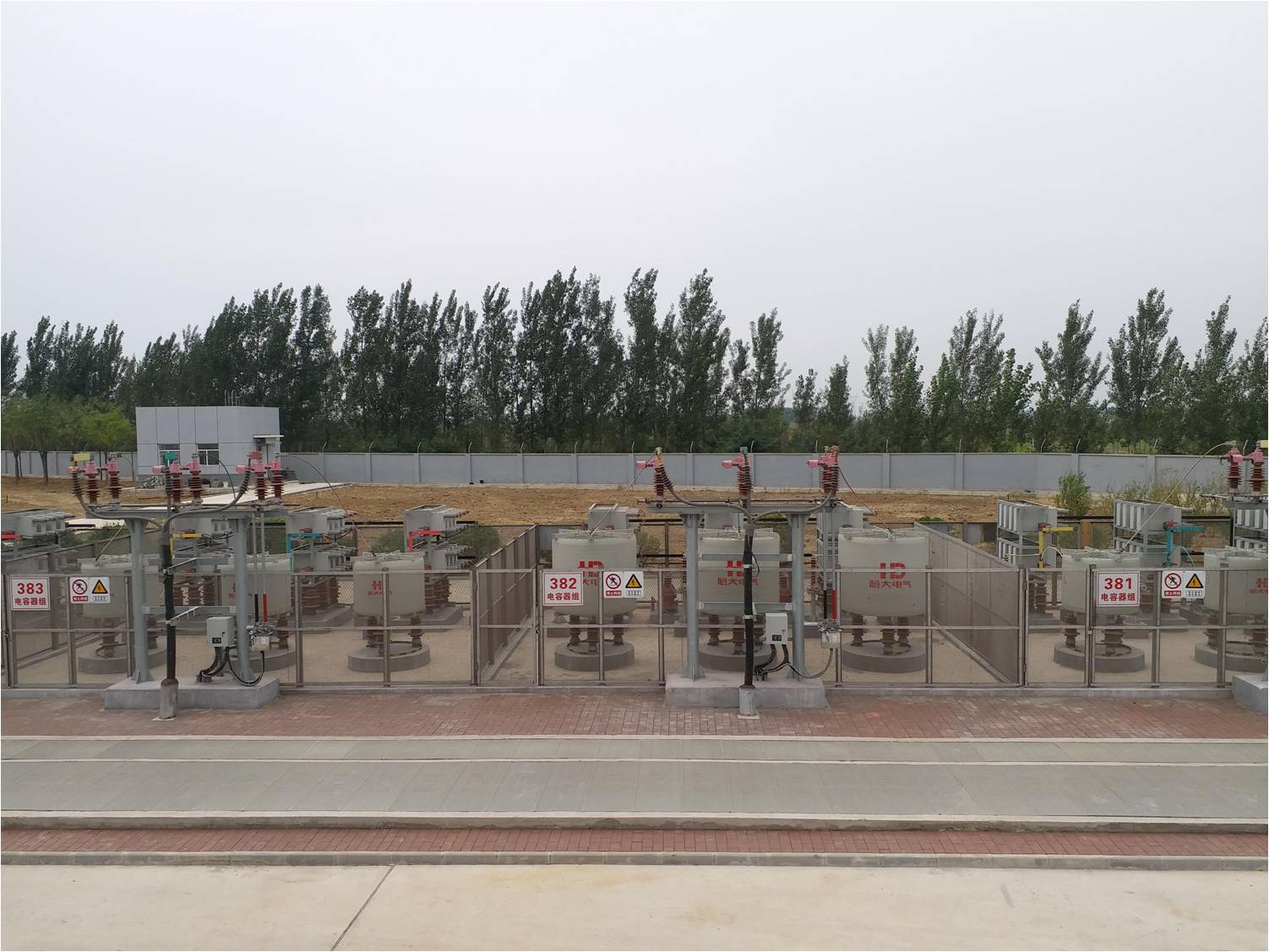

l 配有围栏,具有强制闭锁功能,确保运行和维护人员安全。

l 根据不同需要空芯电抗器,为限制合闸涌流,可配置电抗率为1%的电抗器,为抑制35次及以上谐波,可配置电抗率为4.5%~6%12%电抗器。

l 线路方案一般采用单星型或双星型接线方式,保护方式主要有开口三角电压保护、中性点不平衡电流保护、相电压差压保护。
