RMQC-D高压无功自动补偿装置
简介:
RMQC-D高压无功功率自动补偿装置是适应变电站综合自动化水平提高所研制的新型产品。该装置能根据电网电压及功率因数的变化情况,对变压器有载分接开关及电容组进行综合自动控制,确保变电站母线电压自动保持在合格范围内,实现无功的就地平衡,有效减少无功损耗。 该装置使用与6kV、10kV、35kV供电网中各类变电站以及各类用电企业的6KV及以下变电站,是实现变电站无人值守及旧站改造的首选产品。

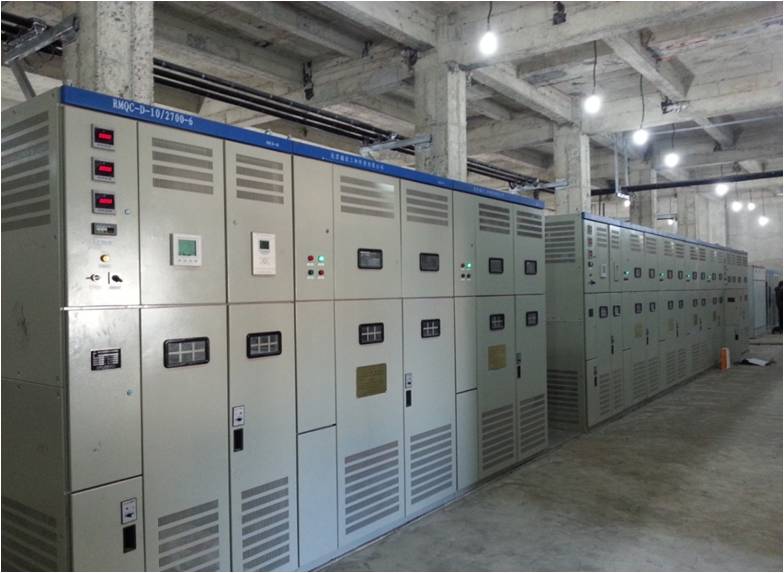

RMQC-D高压无功自动补偿装置
 简介

RMQC-D高压无功功率自动补偿装置是适应变电站综合自动化水平提高所研制的新型产品。该装置能根据电网电压及功率因数的变化情况,对变压器有载分接开关及电容组进行综合自动控制,确保变电站母线电压自动保持在合格范围内,实现无功的就地平衡,有效减少无功损耗。

该装置使用与6kV10kV35kV供电网中各类变电站以及各类用电企业的6KV及以下变电站,是实现变电站无人值守及旧站改造的首选产品。



技术参数
 一、装置功能特点

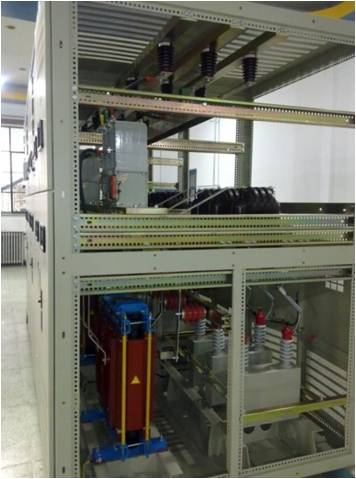

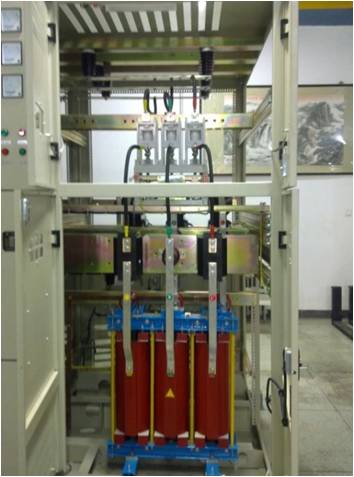

l 核心补偿设备电容器容量可根据用户要求灵活设计,每路均配有6%(或根据用户要求)电抗率的电抗器,即能有效的限制合闸涌流,保护频繁投切的电容器,还能起抑制谐波的作用;

l 装置柜体采用组合式柜体结构,整体进行喷塑处理,外形美观,组合方便,实用性强,设计上完全满足“五防”要求;

l 电压无功控制器及二次元件集中装在控制柜内,控制柜可放于变电站的主控室内,也可独立放于电容器室内;

l 即可以实现电压无功的综合控制,又可在主变不具备有载调压条件时单独控制补偿电容器无功容量投切;

l 具有自动控制、手动操作、远程控制多种工作方式;

l 能实时显示主变低压侧电流、电压、功率因数及电容器的投切状态;

l 针对每一组电容器提供独立的开口三角电压保护或不平衡电流保护信号。

二、控制原理

l 装置采用智能型控制器,控制器可根据系统的采样信号进行电压补偿或功率因数(即无功量)补偿。其控制原理为:控制器输出信号,与真空接触器形成分、合闸回路,进行补偿装置的分组投切,以实现系统电压或功率因数的平衡。

三、使用条件

l 海拔高度不超过2000m

l 环境温度为-25℃~+45℃

l 空气相对湿度不大于85%20℃时);

l 无有害气体及蒸汽,无导电性或爆炸性尘埃等;

l 安装场所应无剧烈的机械振动和颠簸;

l 地震烈度8度。
