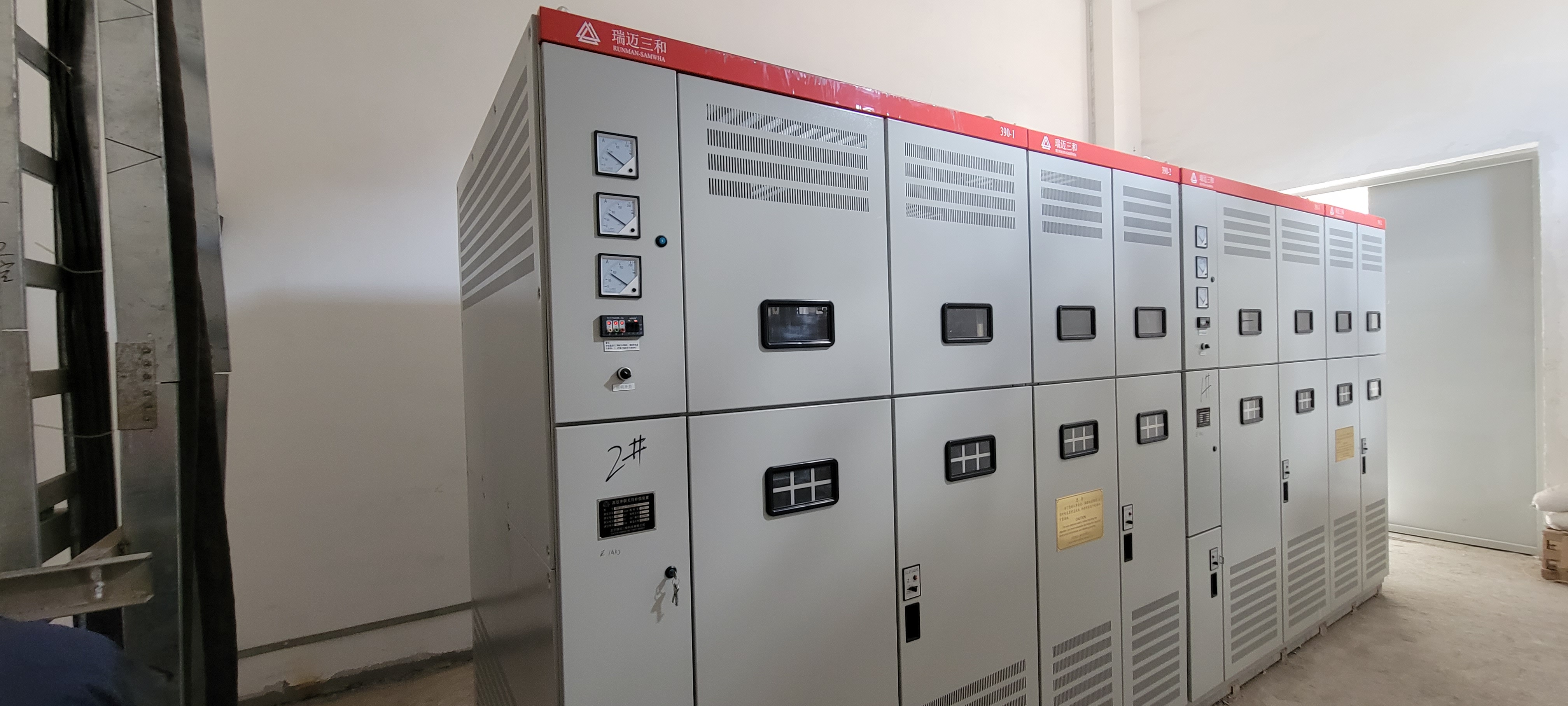

RMQC-J高压无功集中补偿装置(柜式)
简介:
RMQC-J高压无功功率集中补偿装置是采用韩国三和原装生产的高压并联电容器,该电容器以铝箔为电极,优质聚丙烯薄膜为介质,采用特殊的卷绕工艺卷制而成,内充无毒、无污染(不含PCB)的浸渍剂,运行温升低、损耗小、具有极高的安全性和优良的环保性。该装置克服了传统系统补偿方式的不足之处,具有单台容量大、占地面积小、防护等级高、外型整齐美观等特点,并且每套封闭柜都有带电及电流显示。成套装置的构成是由电抗器、电容器及放电器件等组成,设置简单,便于安装,是无功功率补偿的更新换代产品。
RMQC-J高压无功集中补偿装置(柜式)
简介

RMQC-J高压无功功率集中补偿装置是采用韩国三和原装生产的高压并联电容器,该电容器以铝箔为电极,优质聚丙烯薄膜为介质,采用特殊的卷绕工艺卷制而成,内充无毒、无污染(不含PCB)的浸渍剂,运行温升低、损耗小、具有极高的安全性和优良的环保性。该装置克服了传统系统补偿方式的不足之处,具有单台容量大、占地面积小、防护等级高、外型整齐美观等特点,并且每套封闭柜都有带电及电流显示。成套装置的构成是由电抗器、电容器及放电器件等组成,设置简单,便于安装,是无功功率补偿的更新换代产品。


技术参数
一、主要技术参数

l 额定(AC)6kV10kV35kV统;

l 单只电容器额定容量:100-800kvar

l 过负荷能力:允许在≤1.1Un1.3In下连续运行;

l 放电性能:内置放电电阻,断电5分钟后剩余电压降至50V以下;外加放电线圈,断电5秒钟后剩余电压降 至50V以下。

l 装置防护等级:IP20

二、使用条件

l 环境温度不低于-25℃,不高于+45℃

l 海拔高度不超过2000m

l 周围介质无爆炸及易燃危险品,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。安装地点无剧烈震动不颠簸,安装倾斜度不大于5度;

l 供电电源符合国家标准规定,没有较强的谐波分量;

l 特殊要求可协商解决。

三、产品结构

l 采用高压喷逐式熔断器作为单台电容器的保护,确保设备安全运行。

l 配有高压带电显示、电磁锁、观察窗,具有强制闭锁功能,确保运行和维护人员安全;

l 根据不同需要串联铁芯、空芯电抗器,为限制合闸涌流,可配置电抗率为1%的电抗器,为抑制35次及以上谐波,可配置电抗率为4.5%~6%12%电抗器;

l 线路方案一般采用单星型或双星型接线方式,保护方式主要有开口三角电压保护、中性点不平衡电流保护、相电压差压保护;

l 柜体结构分为两种:

A)采用串联铁芯电抗器

电抗柜:内装串联电抗器,接地开关,避雷器和电流互感器等;

电容柜:内装并联电容器,电容器单台保护熔断器和放电线圈。

(B)采用串联空芯电抗器

电容柜:内装并联电容器及其保护用熔断器;

空芯电抗器:置于柜外并设置安全围栏。

四、外形尺寸

RMQC-J-(6-10kV系统)柜式集中补偿装置规格尺寸表(配干式铁芯串联电抗器)                       单位:mm
装置容量范围(kvar 电容器配置 电抗率6%(**) 电抗率12%(**)
数量 布置方式 电抗器柜 电容器柜 装置总外形 电抗器柜 电容器柜 装置总外形
500~1500 3 单排:单柜     1400*1700*2200     1600*1700*2200
3 单排:双柜 1400*1400*2200 1000*1400*2200 2400*1400*2200 1400*1600*2200 1000*1600*2200 2400*1600*2200
1500~3000 6 双排:双柜 1400*1600*2200 1000*1600*2200 2400*1600*2200 1400*1600*2200 1000*1600*2200 2400*1600*2200
3000~4500 9 双排:双柜 1400*1600*2200 1600*1600*2200 3000*1600*2200 1600*2000*2200 1600*2000*2200 3200*2000*2200
4500~7000 12 双排:双柜 1600*1600*2200 1900*1600*2200 3500*1600*2200 1600*2000*2200 1900*2000*2200 3500*2000*2200
注:容量7000kvar或有特殊情况可另外商议。

RMQC-J-6-10kV系统)柜式集中补偿装置规格尺寸表(配干式空芯串联电抗器)                  单位:mm
装置容量范围(kvar 空芯电抗器 围栏尺寸,宽*       单位mm 电容器装置            外形尺寸,宽**    单位mm 装置平面布置          总外形尺寸,宽*     单位mm
500~1500 3000*3000 1500*1400*2200 3000*4400
1500~3000 3000*3000 1500*1600*2200 3000*4600
3000~4500 3200*3200 2100*1600*2200 3000*4800
4500~7000 3600*3600 2400*1600*2200 3000*5100
1、电抗器与电容器装置采取纵向布局
2、空芯电抗器采用叠装,室内净空一般不应小于4500mm
3、容量>7000kvar或有特殊情况可另外商议

五、电气主线接线图(典型)
