SVC静止型动态无功补偿装置
简介
随着我国工业的快速发展,大量的冲击性负荷和非线性负荷接入电网,工作时无功变化特别剧烈,不仅引起电网的电压波动、闪变、不平衡,而且向系统注入大量的高次谐波。严重影响了供电系统的电能质量。基于瞬时无功理论的控制算法和系统仿真技术,以无功动态补偿原理和晶闸管相控原理为基础,运用先进快捷的矢量算法,采用西门子SIMADYN-TDC控制器为SVC硬件平台,制造出6kV、10kV、35kV 电压等级的水冷式静止无功补偿装置(SVC)。该装置可以迅速自动跟踪补偿系统的无功波动,滤除系统中的谐波,抑制电压闪变,提高功率因数,增强系统稳定性、改善电网质量。
SVC静止型动态无功补偿装置
简介

随着我国工业的快速发展,大量的冲击性负荷和非线性负荷接入电网,工作时无功变化特别剧烈,不仅引起电网的电压波动、闪变、不平衡,而且向系统注入大量的高次谐波。严重影响了供电系统的电能质量。基于瞬时无功理论的控制算法和系统仿真技术,以无功动态补偿原理和晶闸管相控原理为基础,运用先进快捷的矢量算法,采用西门子SIMADYN-TDC控制器为SVC硬件平台,制造出6kV10kV35kV 电压等级的水冷式静止无功补偿装置(SVC)。该装置可以迅速自动跟踪补偿系统的无功波动,滤除系统中的谐波,抑制电压闪变,提高功率因数,增强系统稳定性、改善电网质量。其工作原理:

SVCFCTCRMCR)两部分组成,将装置介入系统中,FC电容器提供固定的容性无功,TCR由可控晶闸管控制电抗器的感性无功,由于系统负荷不断变化,控制器通过采集处理计算发出指令,指挥晶闸管触发装置,快速调整控制TCR的感性无功。使系统中的感性和容性无功相抵后,其无功功率为一常数或零。

技术参数
 一、产品特点

1、静补装置

l 实时跟踪电网参数的变化或负荷的变化,快速平滑地发出和吸收三相无功,以提高系统的稳定性,改善电能质量;

l 降低线路损耗,提高输电线路的输送能力;

l 提高电网的静态和暂态的稳定性,对负荷变化的响应时间不超过10ms调整时间不超过60ms

l 完全自动控制,具有远程功能,符合无人值班变电站的要求。

2、静补控制器

l 采用西门子SIMADYN-TDC控制器作为SVC硬件平台;

l 能够实现实时快速控制和监测;

l 先进快捷的矢量控制算法,确保控制高精度;

l 完善的保护措施,大大提高了系统运行的可靠性;

l 触发角误差不超过0.1电角度。

3、监测系统

l Windows风格界面,提供严禁的操作程序;

l 启动时自动巡检,确保投运安全可靠;

l 实时监测各设备组件的运行状态和运行信息;

l 分析装置长期运行下的电网电能质量;

l 兼做现场调试系统;

l 实现信息的远程传输

4、进口高压晶闸管阀组

l 器件参数一致性好,电压不平衡度±5%以内;器件功耗低,采用BOB保护和有效的均压措施;

l 采用光电触发方式,抗干扰能力强;

l 光纤回馈信号;实时监控器件状态

l 智能型密闭式循环水冷设备

l 进口优良组件装配,无渗漏,确保设备长期稳定运行;

l 高水阻,确保自身及晶闸管阀的电气安全;

l PLC实时监控各机电单元及传感器的运行状况,并通过触摸屏显示信息;

二、技术参数

l 电压等级:6kV10kV35kV

l 额定容量:±5Mvar-±200Mvar

l 响应时间:10ms

l 调节方式:三相、分相;

l 控制量:电压、无功功率;

l 控制精度:0.5%

l 控制用电源:AC 220V

l 总功率损耗:不超过额定功率的2%

三、系统构成

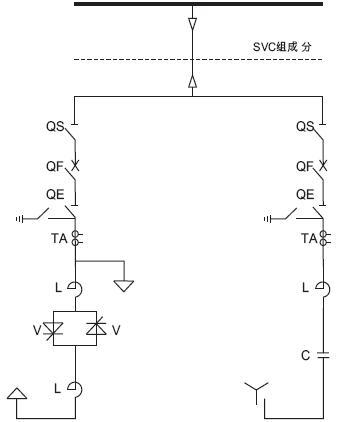

l SVC单线图:

l 组成部分:

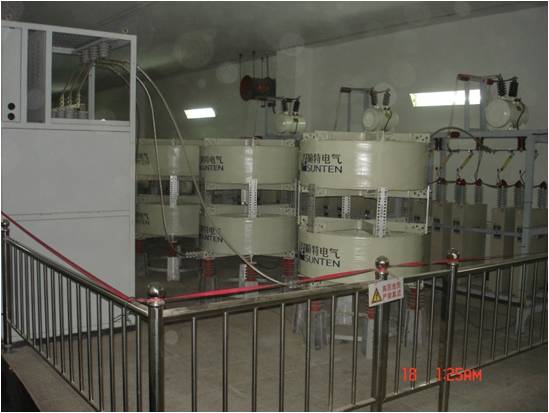

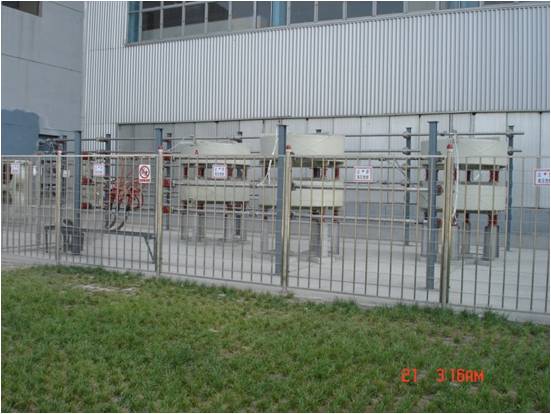

并联电抗器;

滤波装置;

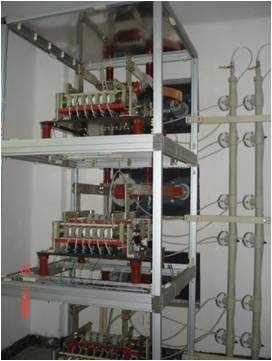

进口高压晶闸管阀组;

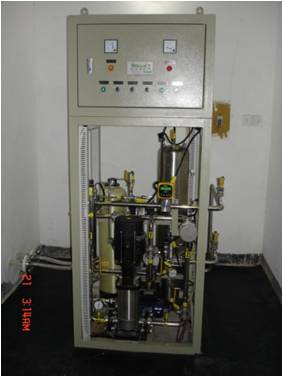

智能型密闭式循环水冷设备;

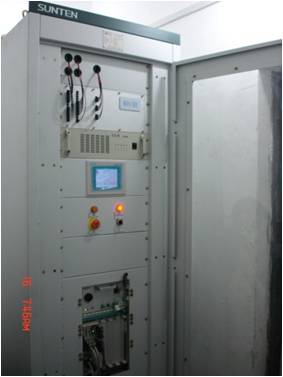

静补控制器和监测系统。

四、使用条件

l 环境温度:

晶闸管阀:-5~+40

电抗器:-25~+40

电容器:-25~+45

开关柜:-10~+40

相对湿度:不超过90%

海拔高度:不超过2000m

l 倾斜度:不大于3度;

l 安装场地:无火灾、爆炸危险、无导电尘埃、无腐蚀技术或破坏绝缘的气体。
