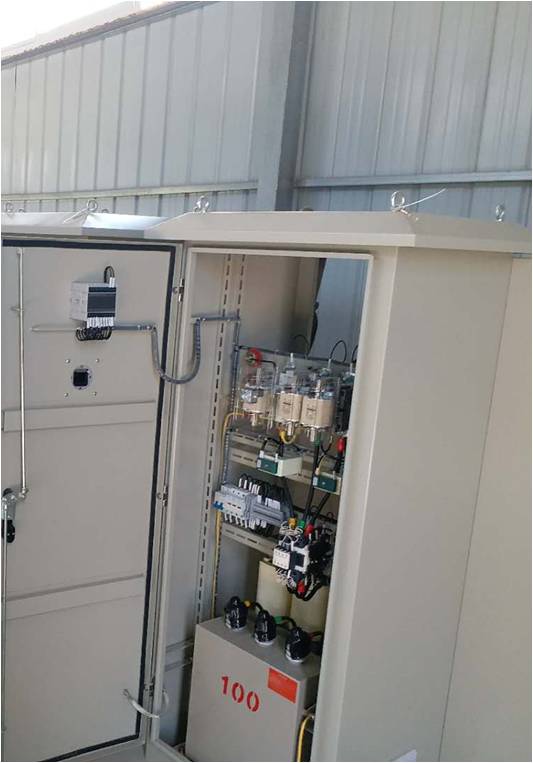

RMQC-Z低压无功就地补偿装置
简介
RMQC-Z低压无功功率就地补偿装置是采用固定补偿匹配技术,装置直接并联于电网末端的感性负荷上,提高其功率因数,消除线路中的无功电流,降低线路损耗,提高电网末端电压,增加供电变压器的带载能力,具有补偿匹配准确,安全系数高。产品自身低损耗,并且随电机投切,无可操作部件,做到无维修运行等特点。改善供电质量,是节电节能的理想产品。
RMQC-Z低压无功就地补偿装置
 简介

RMQC-Z低压无功功率就地补偿装置是采用固定补偿匹配技术,装置直接并联于电网末端的感性负荷上,提高其功率因数,消除线路中的无功电流,降低线路损耗,提高电网末端电压,增加供电变压器的带载能力,具有补偿匹配准确,安全系数高。产品自身低损耗,并且随电机投切,无可操作部件,做到无维修运行等特点。改善供电质量,是节电节能的理想产品。


技术参数
一、主要技术参数

l 额定电压(AC)230V400V

l 额定容量:10-300kvar

l 容量偏差:0-+5%

l 损耗角正切值:0.03%

l 功率因数:可提高到0.95以上;

l 过负荷能力:允许在1.1Un1.3In条件下运行;

l 放电性能:断电后5分钟电压降至50V以下;

l 自愈能力:电容器介质出现过电压击穿时,有自动修复能力,迅速恢复原有性能运行。

二、主要用途

l 适用于50Hz感性负载的无功功率补偿,如变压器、电动机等。

三、主要功能

l 提高设备功率因数可达到0.95以上;

l 提高末端电压,改善供电质量,增加电力设备做功;

l 消除无功电流,降低线路损耗,提高变压器带载能力;

l 减少线路损耗,降低导线截面积,减少导线发热现象,延长电气设备使用寿命。

四、外形尺寸

RMQC-Z低压无功功率就地补偿装置         单位:mm
外形尺寸/规格(kvar)   普通型(宽*深*高)   电抗型 (宽*深*高)
10-40kvar 400*290*650 530*370*760
45-60kvar 500*380*750 550*420*850
350~500 600*450*800 660*480*1100
