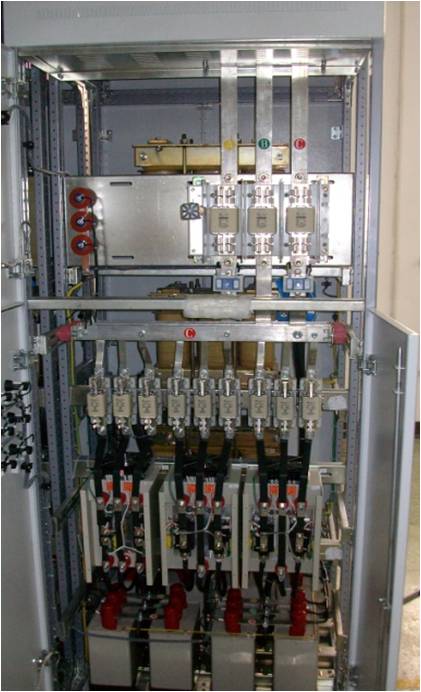

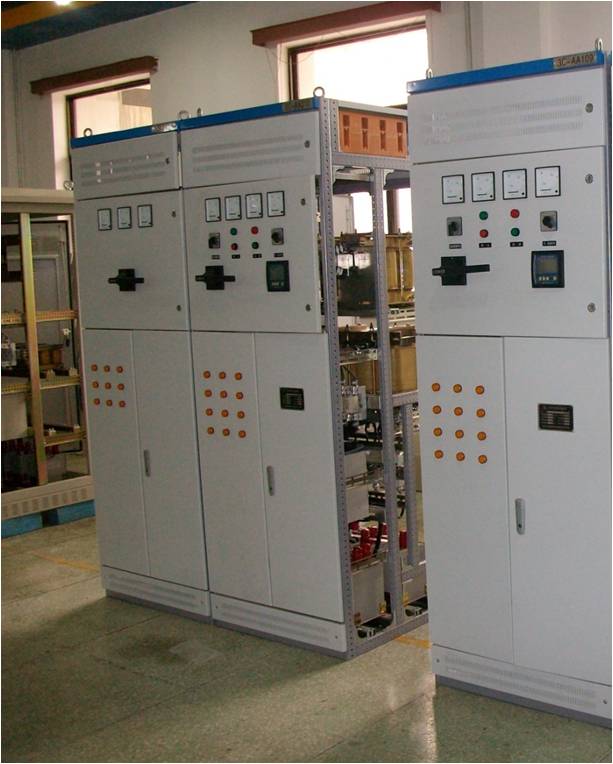

RMQC-D低压无功功率自动补偿装置用于改善电压质量,补偿无功功率,提高功率因数,减少无功损耗。主要应用于冶金、矿山、化工、煤炭、建材、机械及生活小区等需要动态补偿无功的场所。本装置可按GGD、GCK等低压开关柜系列要求成套或配套供应;
本装置采用高质量的电容器,采用的电容器均为全膜绝缘介质,高稳定性,无毒浸渍剂,较低的介质损耗,较高的放电起始电压,温度变化小,可靠性高、体积小、重量轻、寿命长;
该装置投切元件一般选用晶闸管开关实现无涌流投切。也可按用户要求选择接触器或负荷开关投切。
l 额定电压(AC):1500V及以下;
l 控制输出回路:3~12路;
l 单支路容量:≤75kvar;
l 电流取样:≤5A;
l 投切延时: 0~120s;
l 功率因数:可提高到0.95以上;
l 最高运行电压:≤1.1Un(长期);
l 最大负载电流:≤1.3In。
二、使用条件
l 海拔高度不超过2000m;
l 环境温度为-25℃~+45℃;
l 相对湿度:空气相对湿度不大于90%(20℃时),空气相对湿度不大于50%(40℃时);
l 无有害气体及蒸汽,无导电性或爆炸性尘埃等;
l 安装场所:户内、通风良好、无火灾、爆炸危险、无导电尘埃、无腐蚀技术或破坏绝缘的气体,无剧烈的机械振动和颠簸;
l 地震条件:地震烈度8度。
三、装置特点
l 采用新一代的功率因数控制器,具有功率因数和无功电流两套检测系统,对负荷进行实时检测,并且将检测结果与设定值进行比较,选出较佳方案;
l 该装置投切元件一般选用晶闸管开关实现无涌流投切。也可按用户要求选择接触器或复合开关投切方案,指挥电容器一次投切到位,无投切振荡现场。克服了单一检测功率因数,使负荷在较小时造成震荡现象;
l 采用多回路循环投切或智能投切的运行方式,自动追踪无功功率的变化,从而改变补偿容量,实现较优控制;
l 具有手动投切功能,可用控制器上的手动控制开关投切电容器,保持输出状态。
l 本装置保护功能齐全,过负荷、过电流、过电压、过热、欠压保护;为了抑制5次及以上谐波 一般配置6%电抗率的干式铁芯电抗器;
l 投切执行元件的一次主接线图和晶闸管投切装置尺寸如下:
RMQC-D低压无功功率自动补偿装置 单位:mm | |||||
容量范围 (kvar) | 装置外形尺寸,GGD宽*深*高 | ||||
方案 | 主柜 | 附柜1 | 附柜2 | 附柜3 | |
≤200 | — | 800*800*2200 | — | — | — |
≤250 | — | 1000*800*2200 | — | — | — |
≤400 | 方案1 | 800*800*2200 | 800*800*2200 | — | — |
方案2 | 1200*1000*2200 | — | — | — | |
≤450 | — | 1000*800*2200 | 800*800*2200 | — | — |
≤500 | — | 1000*800*2200 | 1000*800*2200 | — | — |
≤600 | — | 800*800*2200 | 800*800*2200 | 800*800*2200 | — |
≤650 | — | 1000*800*2200 | 800*800*2200 | 800*800*2200 | — |
≤700 | — | 1000*800*2200 | 1000*800*2200 | 800*800*2200 | — |
≤750 | 方案1 | 1000*800*2200 | 1000*800*2200 | 1000*800*2200 | — |
方案2 | 1200*1000*2200 | 1200*1000*2200 | — | — | |
≤800 | — | 800*800*2200 | 800*800*2200 | 800*800*2200 | 800*800*2200 |
≤850 | — | 1000*800*2200 | 800*800*2200 | 800*800*2200 | 800*800*2200 |
≤900 | — | 1000*800*2200 | 1000*800*2200 | 800*800*2200 | 800*800*2200 |
≤950 | — | 1000*800*2200 | 1000*800*2200 | 1000*800*2200 | 800*800*2200 |
≤1000 | — | 1000*800*2200 | 1000*800*2200 | 1000*800*2200 | 1000*800*2200 |
≤1125 | — | 1200*1000*2200 | 1200*1000*2200 | 1200*1000*2200 | — |
≤1500 | — | 1200*1000*2200 | 1200*1000*2200 | 1200*1000*2200 | 1200*1000*2200 |
1500以上 | 根据项目具体设计 | ||||
说明:上表容量为系统基波容量,我公司在成套设计时会考虑装机容量(大于上表数值) |
