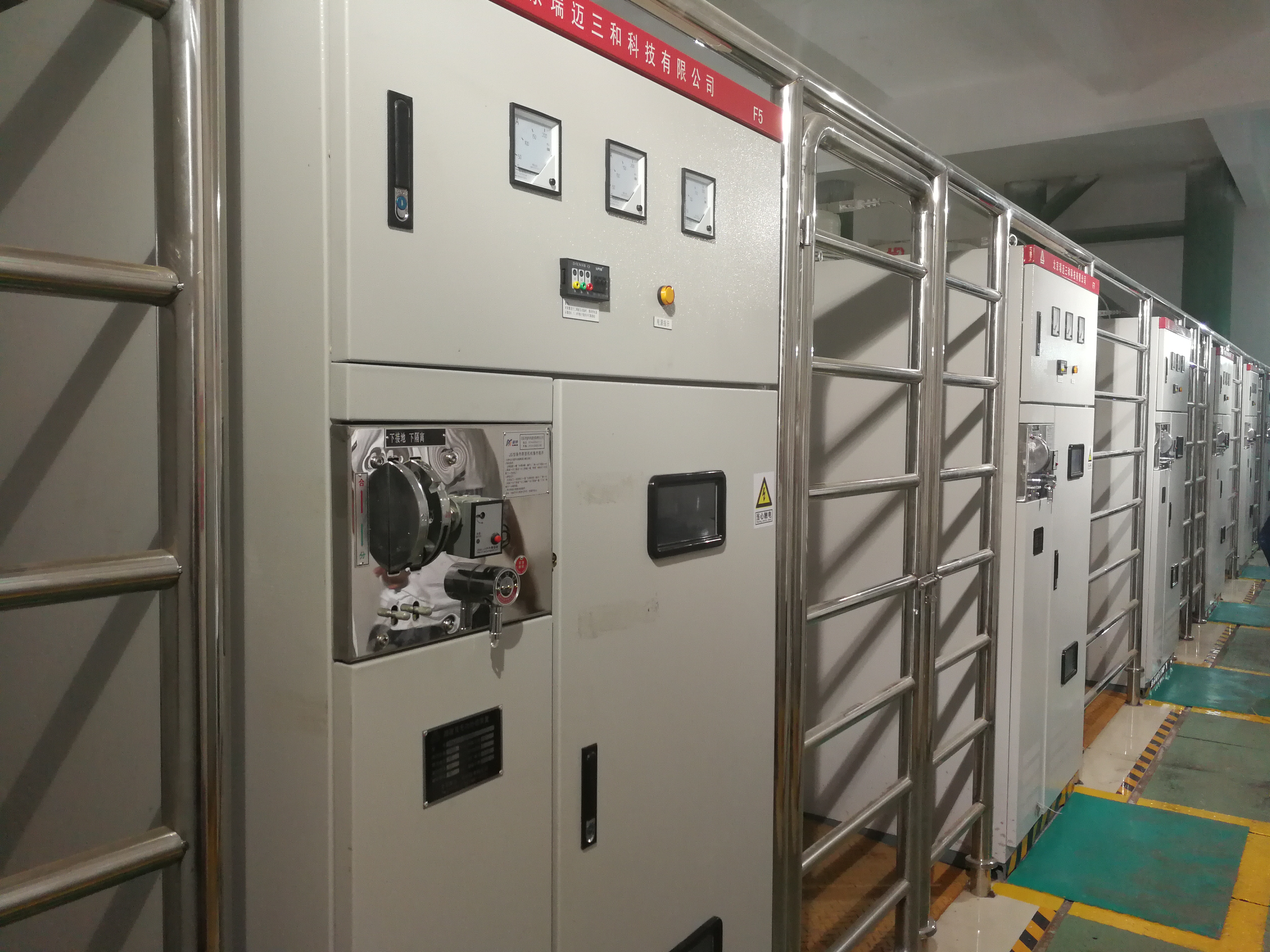

l 高压滤波装置一般由隔离柜、滤波电抗器、滤波电容器组成。根据用户及场地需要，设计制造各类滤波成套装置，充分考虑安装维护方便，占地面积小，布局合理等用户要求；

l 滤波成套装置可分为户内安装和户外安装：按调谐次数可分为2次、3次、5次、7次等、11次等、13次等滤波支路。装置所包含滤波支路数主要是根据用户谐波状况而设计的；

l 滤波电抗器安装方式采用三相平装时，可采用“一”字排列或“品“字排列。空芯电抗器由于互感影响，因而在安装时必须保证一定的防磁距离；

l 电容器安装方式可以分为立式安装、叠式安装等。可根据场地情况、负荷特性、系统情况及用户要求，并考虑接线方便有针对性的设计。

二、工作原理

l 无源滤波装置主要由滤波电容器、滤波电抗器等组合成LC滤波装置。LC滤波装置主要由单调谐滤波器、双调谐滤波器、高通滤波器、C型滤波器等。各种滤波器电气接线如图；

l 装置主要工作原理是通过把全谐振时电容、电感参数依据器件的等值频率偏差调偏，也就是把电压谐振点偏移，从而避免了与电力系统发生电流谐振，但谐波阻抗还是感性，更好地保证了滤波效果和运行的可靠性。
